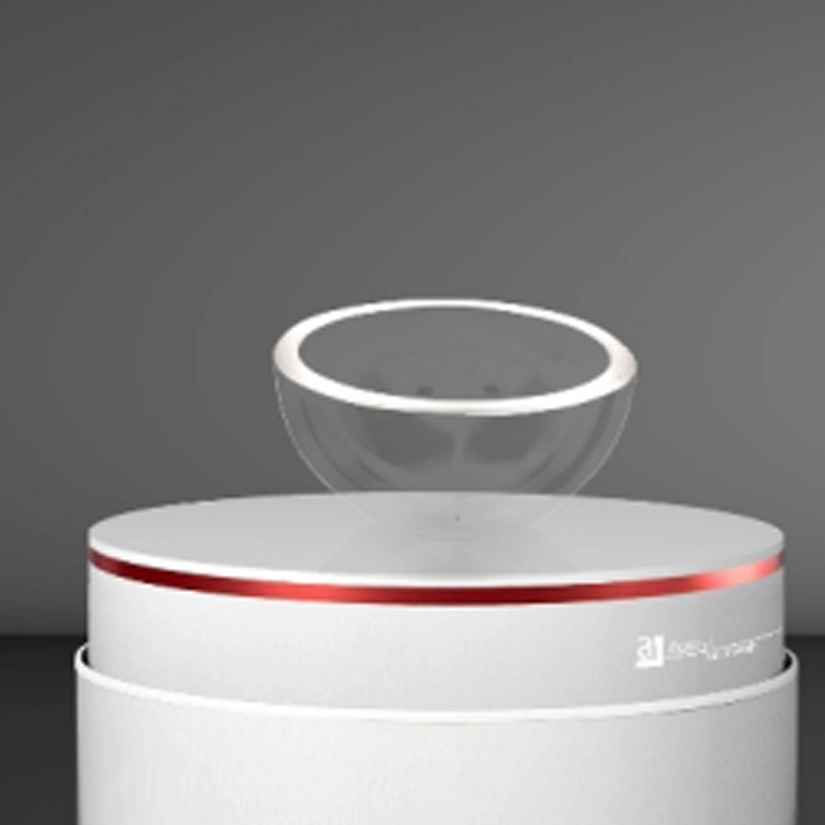

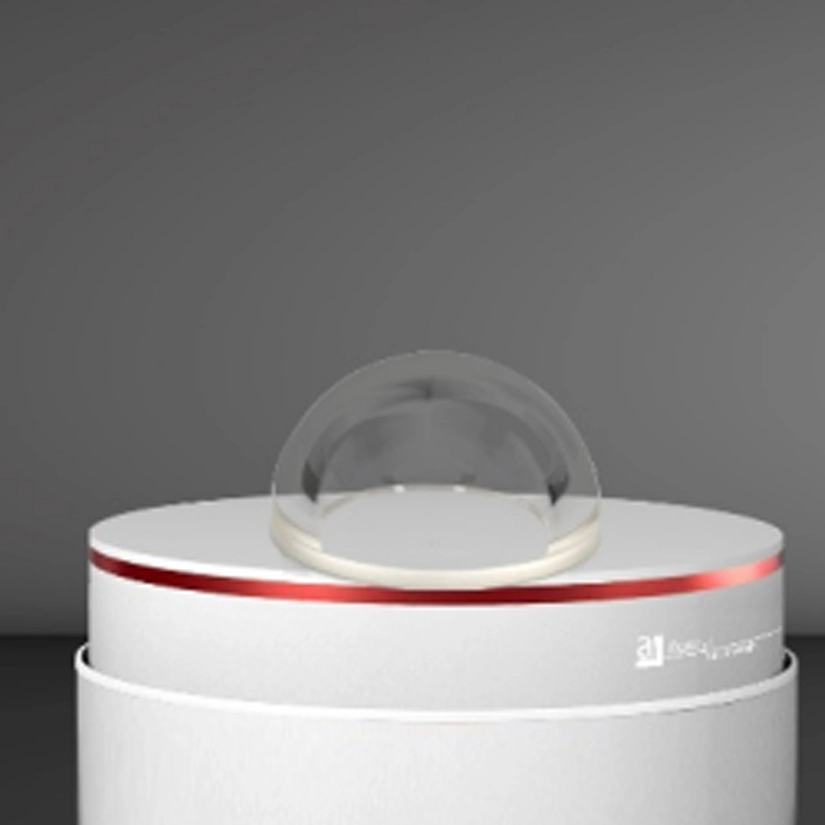

광학 돔은 특히 열악한 환경에서 정밀 기기 및 장비를 보호하는 데 일반적으로 사용되는 두 개의 동심 구형 표면을 가진 렌즈 유형입니다. 광학 돔의 주요 기능은 광학 시스템의 성능이 영향을받지 않도록하면서 외부 환경 손상으로부터 내부 광학 부품을 보호하는 것입니다.
광학 돔과 광학 창은 모두 광학 시스템을 보호하지만 설계 및 응용 프로그램이 다릅니다.
광학 돔: 구형 또는 반구형으로 모든 방향으로 균일 한 보호 기능을 제공합니다. 다이빙 장비 및 드론과 같은 거친 환경에서 사용됩니다. 빛의 굴절 및 산란으로 인해 정확한 디자인이 필요하므로 비용이 많이 듭니다.
광학 창: 평면, 카메라 렌즈 및 센서와 같은 장치에 대한 평면 보호 제공. 광학 성능에 미치는 최소한의 영향과 더 간단하고 저렴한 제조.
요약하면, 선택은 형상, 적용, 광학 성능 및 제조 복잡성의 주요 차이점과 함께 특정 요구 및 조건에 따라 달라집니다.
아이템 | 상업 | 높은 정밀도 |
기판 | UV 물자: 융합된 실리카 (7980, JGS1, 등) VIS 재질: 광학 유리 (BK7, BK10, H-K9L), IR 재질: 실리카 크리스탈, 사파이어 | |
직경 | Ø10mm - Ø70mm | |
직경 허용 | ± 0.1mm | ± 0.03mm |
두께 | 1.5mm-5mm | |
두께 공차 | ± 0.1mm | ± 0.05mm |
표면 품질 | 60/40 | 20/10 |
필드 각도 | 120 °-180 ° | |
프린지 | 10(5) | 3(0.5) |
코팅 | 고객의 요청에 따라 | |
광학 돔의 제조 공정에는 다음 단계가 포함됩니다. 투명도가 높은 재료 (예: 광학 유리, 석영, 사파이어) 선택, 거친 가공, 구형 그라인더를 사용하여 동심원 구형 표면을 생성하고, 광학 품질을 달성하기위한 미세 연마, 검사 및 교정을위한 고정밀 장비를 사용하여 코팅 적용 (반사 방지 또는 반사 코팅과 같은), 광학 시스템으로 청소 및 조립, 마지막으로 전체 성능 테스트를 수행합니다. 전체 공정에는 고정밀 장비와 엄격한 품질 관리가 필요합니다.
광학 돔은 항공 우주 (미사일, 드론, 위성), 해양 탐사 (다이빙 장비, 수중 로봇), 군사 방어 (미사일 유도, 야간 투시 장치) 등 다양한 분야에서 널리 사용됩니다. 기상 관측 (위성, 지상 장비), 의료 기기 (고급 이미징), 산업 자동화 (로봇, 검사 장비), 과학 연구 (천문 망원경) 및 가전 제품 (고급 카메라). 그들의 독특한 모양과 우수한 광학 성능은 포괄적 인 보호 및 높은 광 전송을 제공합니다.
번역: 광학 돔은 일반적으로 광학 유리, 석영, 사파이어, 플라스틱 및 기타 특수 재료로 만들어집니다. 광학 유리 및 석영은 높은 광 투과율을 제공하며 사파이어는 높은 경도와 내마모성을 제공하며 폴리 카보네이트 및 아크릴과 같은 플라스틱은 가볍고 비용 효율적입니다. 재료 선택은 광 전송, 내구성 및 환경 적응성에 대한 요구 사항에 따라 다릅니다.
자신의 정밀 광학 제품을 만들거나 견적을 요청하려면 아래 두 개의 버튼 중 하나를 클릭하십시오. 그렇지 않으면 질문이나 우려 사항이있는 아래 양식을 작성하십시오.
