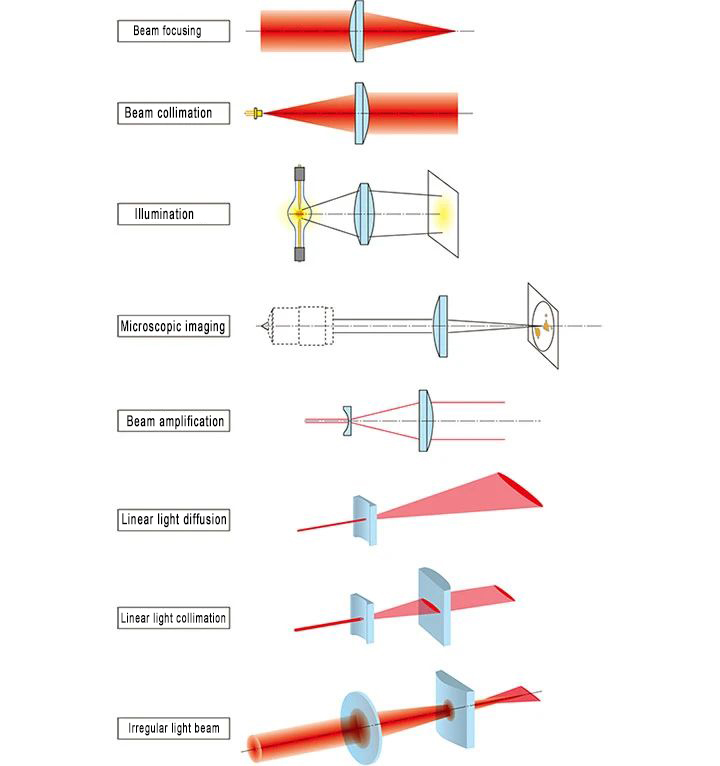

렌즈는 광 농도, 이미징 및 빔 성형과 같은 분야에서 널리 적용되는 광학 시스템에서 중요한 구성 요소입니다. 목적, 구조 및 재료에 따라 다양한 광학 요구 사항을 충족시키기 위해 다양한 유형으로 분류 할 수 있습니다.
렌즈 분류 및 응용 매트릭스
분류 차원 | 유형 | 특성 | 전형적인 신청 | |
기하학적 모양 | 바이 볼록 | 양쪽 볼록, 평행 한 빛을 수렴 | 가벼운 농도, 이미징 시스템 | |
바이 오목 | 양쪽이 오목하고 입사광을 발산합니다. | 빔 발산, 시준 보정 | ||
메니스 커스 | 비대칭 곡률, 조정 가능한 초점 거리 | 망원경 보정, 광학 조합 | ||
플라노-볼록/오목한 | 평평한 볼록/오목 표면, 간단한 제조 | 레이저 시준, 섬유 커플 링 | ||
표면 형태 | 구면 표면, 비용 효율적인 | 기본 광학 부품 | ||
비정형 렌즈 | 가변 곡률, 수차 제거 | 하이 엔드 카메라, 현미경 목표 | ||
단일 축 곡률 | 바코드 스캐너, 레이저 라인 생성 | |||
기능/구조 | 싱글릿 | 단일 재료 요소 | 일반 조명, 교육 | |
무색 Doublet | 두 유리 색 보정 | 현미경, 망원경 | ||
아포 컬러 트리플렛 | 3 파장 보정 | 천문학, 정밀 현미경 | ||
프레넬 렌즈 | 스텝 동심 구조 | 태양 농도, VR 헤드셋 | ||
그린 렌즈 | 그라디언트 굴절률 | 내시경, 광섬유 | ||
줌 렌즈 | 이동식 다중 요소 시스템 | 카메라 렌즈, 비디오 촬영 | ||
액체 렌즈 | 전압 제어 물방울 모양 | 모바일 카메라, 머신 비전 | ||
신흥 프론티어 유형 | 메탈렌스 | 하위 파장 위상 제어 | 나노 이미징, 웨어러블 광학 | |
슈퍼 렌즈 | 회절 제한 중단 | 나노 내시경, 리소그래피 | ||
마이크로렌즈 배열 | 멀티 요소 마이크로 광학 | 3D 감지, 라이트 필드 이미징 | ||
비틀수 없는 렌즈 | ElectroactiVe 폴리머 작동 | 실시간 줌 시스템 |
