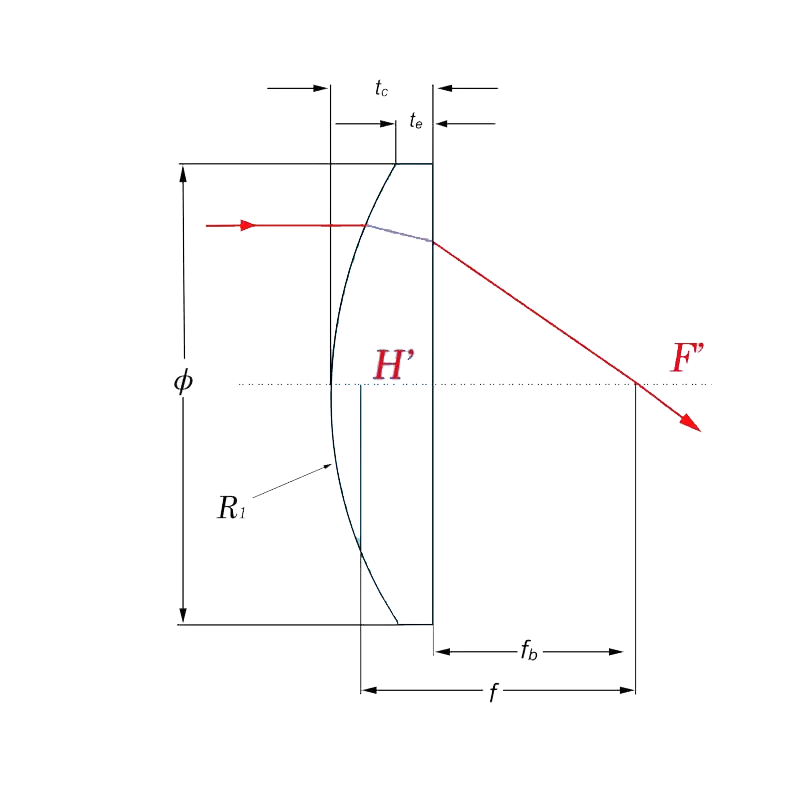

평면 볼록 렌즈는 하나의 평평한 표면과 하나의 볼록한 표면으로 구성되며, 초점 거리는 양의. 평행 광선을 점으로 집중하거나 점 광원을 시준 빔으로 변환 할 수 있습니다. 사용 중일 때, 구면 수차를 최소화하기 위해 입사 광을 향해 볼록한 표면을 배향시키는 것이 일반적으로 추천된다.
| 사양 | 정상 | 높은 정밀도 | Mfg. 한계 |
| 재질: | 광학 유리 | 광학 유리 | 광학 유리 |
| 디자인 색인: | 1.5168 | 1.5168 | 1.5168 |
| 직경 공차: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| 두께 공차: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| 초점 길이 공차: | +/-2% | +/-1% | +/-0.5% |
| 중심: | 3 아크 분 | 1 아크 분 | 10 아크 초 |
| 표면 품질: | 60-40 | 40-20 | 10-5 |
| 표면 그림: | 3 Iambda | 람다 2 개 | 람다 1 개 |
| 표면 불규칙성: | 1/4 람다 | 1/10 람다 | 1/20 Iambda |
| 명확한 조리개: | > 80% | > 90% | 100% |
| 베벨: | +/-0.2*45 도 | +/-0.1*45 도 | +/-0.05*45 도 |
1. 광학 초점 및 시준
플라노 볼록 렌즈는 레이저 절단 및 용접과 같은 고 에너지 빔을 집중하거나 발산 광원을 시준하기 위해 레이저 시스템에 널리 사용됩니다. 그들의 긍정적 인 초점 거리와 구면 수차를 줄이는 능력은 정확한 빔 성형 및 최소한의 왜곡이 필수적인 응용 분야에 이상적입니다.
현미경 및 망원경과 같은 이미징 장치에서 평면 볼록 렌즈는 빛을보다 효과적으로 집중하여 해상도와 선명도를 향상시켜 더 선명하고 자세한 이미지에 기여합니다.
2. 산업 및 과학 기기
Plano-볼록 렌즈는 다양한 산업 및 연구 장비의 핵심 구성 요소입니다. 그들은 일반적으로 프로젝터 및 잠망경 용 광학 어셈블리에 사용되며, 이미지 투사를 개선하기 위해 광 경로를 지시하고 제어하는 데 도움이됩니다. 또한 감지 및 측정 시스템의 정밀도를 평가하고 향상시키는 것과 같은 광학 교정 작업에서 중요한 역할을합니다.
다양한 광학 특성과 빛을 효율적으로 집중하거나 시준 할 수있는 능력을 갖춘 평면 볼록 렌즈는 제조에서 과학 연구에 이르기까지 산업 분야에서 필수 불가결합니다.
ATOptik은 UV 가시 적외선 풀 밴드 기판, 일반 광학 재료 BK7, 융합 실리카, 사파이어, 규산염 등을 처리 할 수 있습니다.
가장 높은 표면 유형은 PV = λ/20 에 도달 할 수 있습니다
렌즈의 크기, 재료, 표면 정확도 등에 따라 고속 연마 및 고전적인 연마 헤드를 충족시킬 수 있습니다.
자신의 정밀 광학 제품을 만들거나 견적을 요청하려면 아래 두 개의 버튼 중 하나를 클릭하십시오. 그렇지 않으면 질문이나 우려 사항이있는 아래 양식을 작성하십시오.
