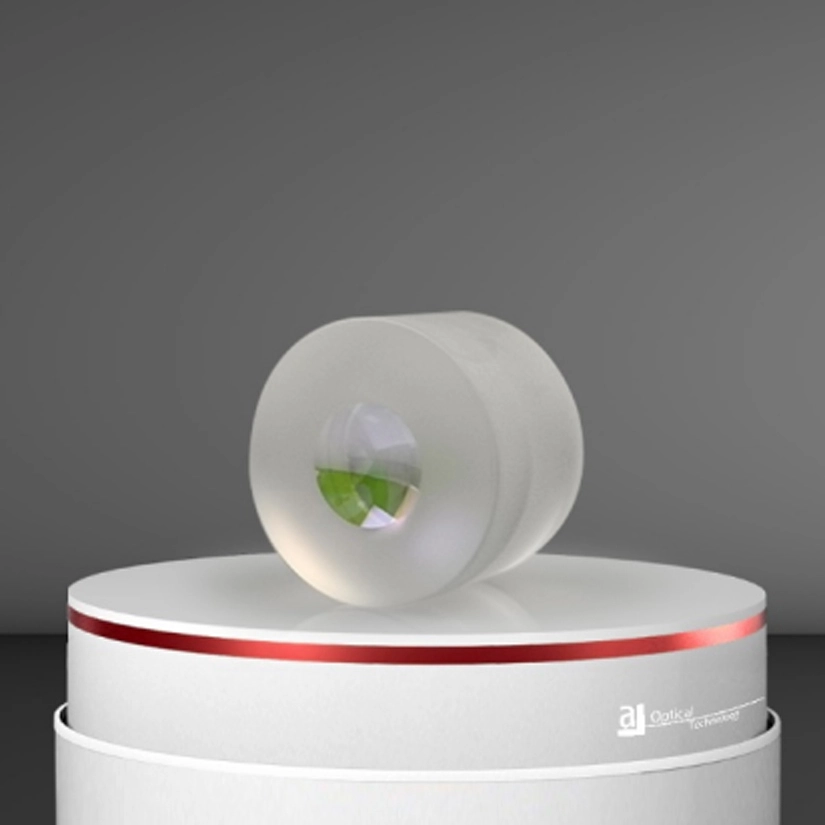

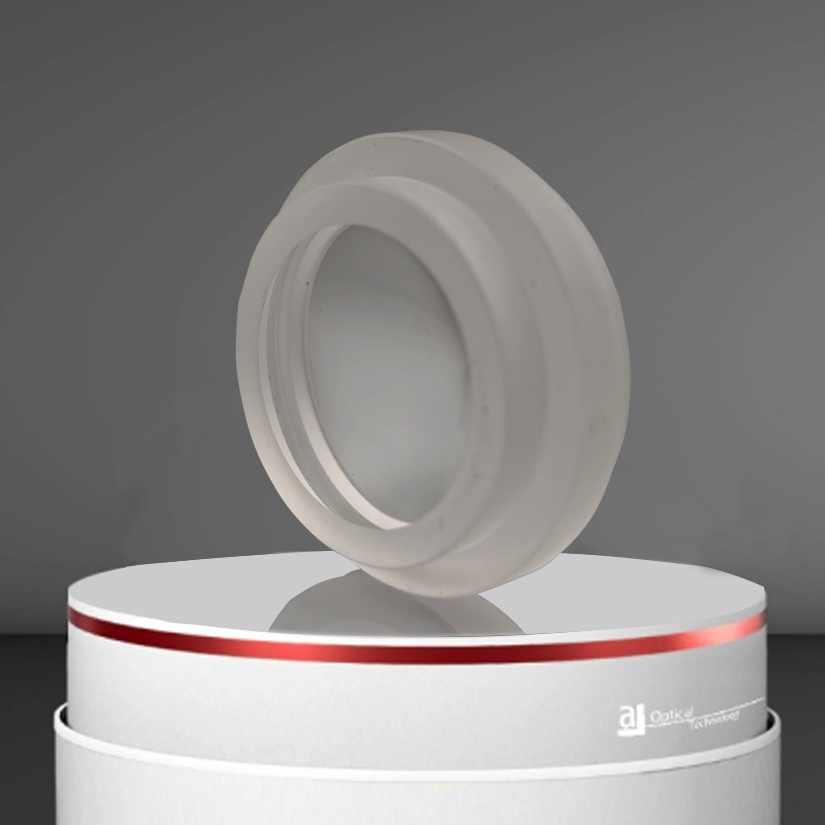

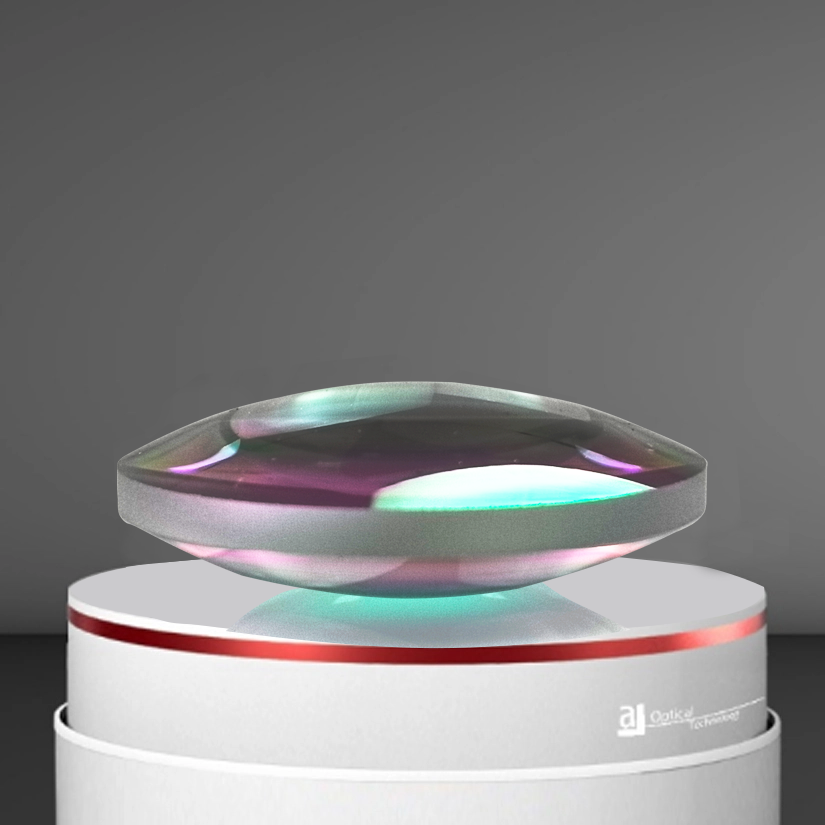

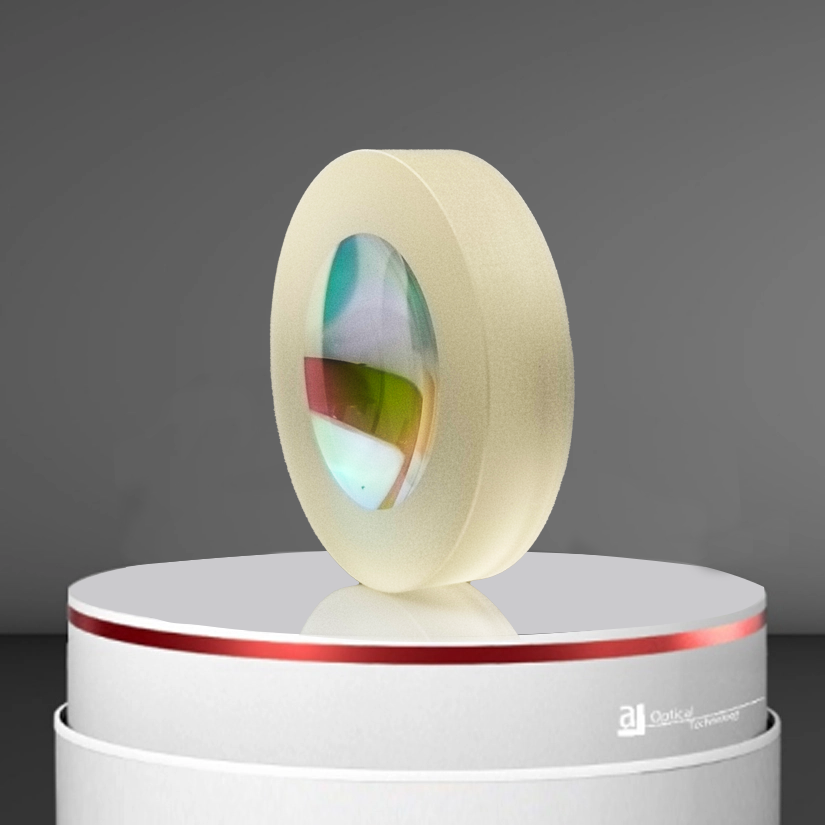

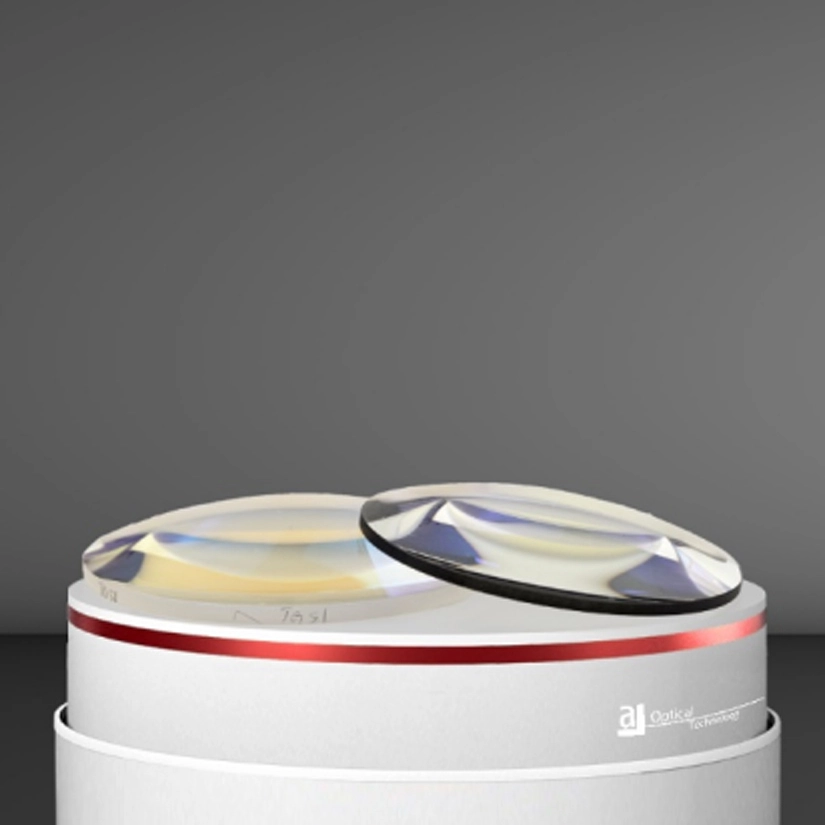

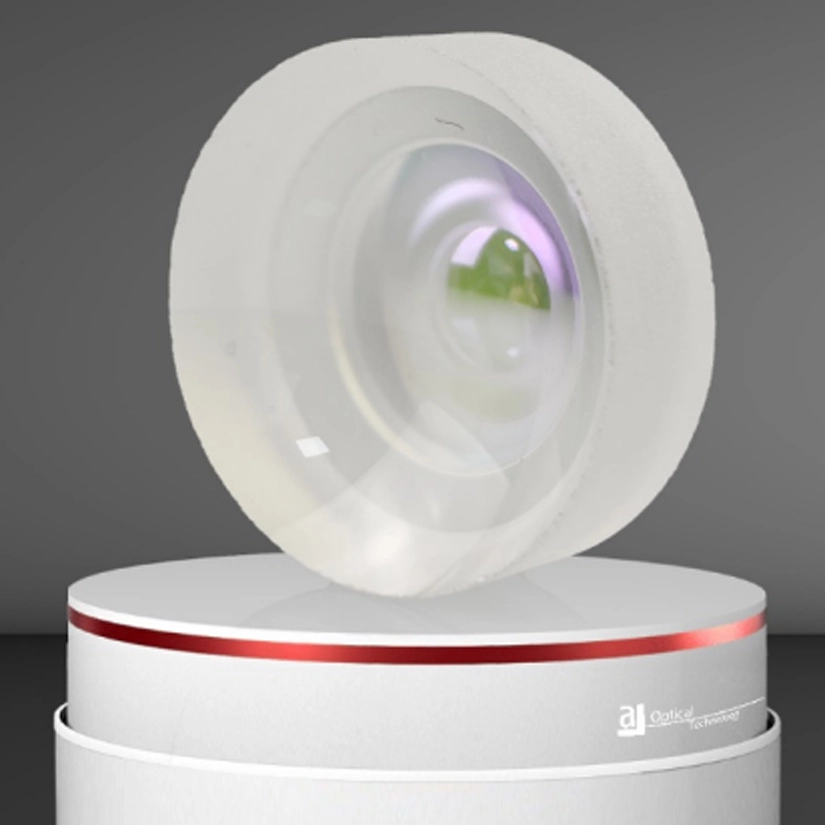

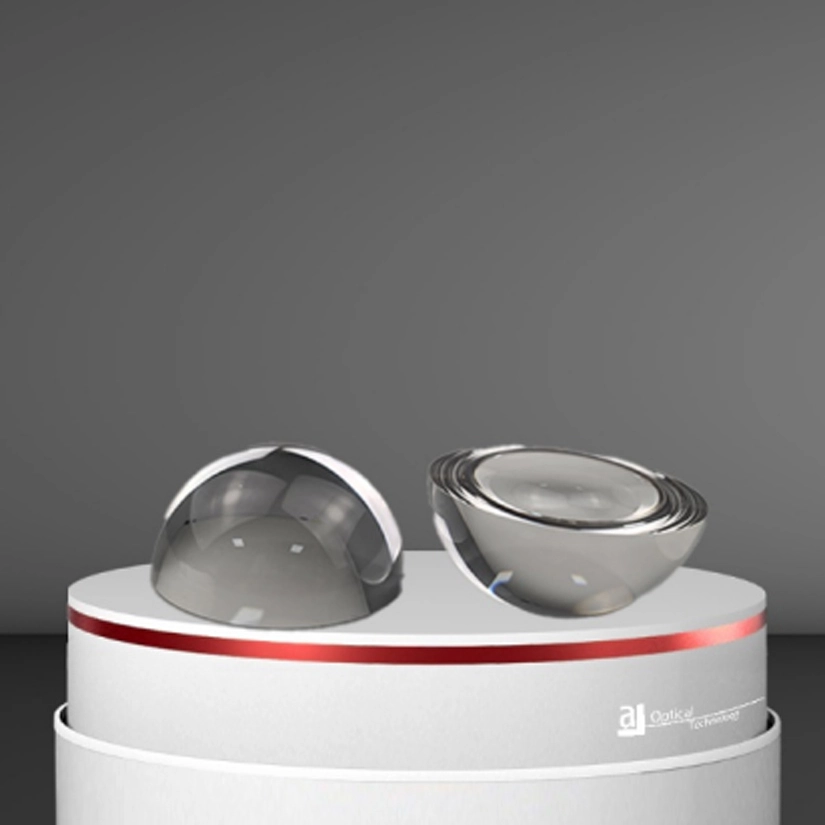

구형 렌즈는 빛의 구멍 내에서 렌즈의 표면에 고정 된 곡률 반경을 가진 렌즈입니다. 구형 렌즈는 주로 볼록 렌즈, 평면 볼록 렌즈, 평면 오목 렌즈, 오목 볼록 렌즈, 이중 오목 관통 등으로 나뉩니다. 고객의 다른 응용 프로그램 요구를 충족시키기 위해 고객 도면 또는 샘플 처리에 따라 사용자 정의 할 수 있습니다.

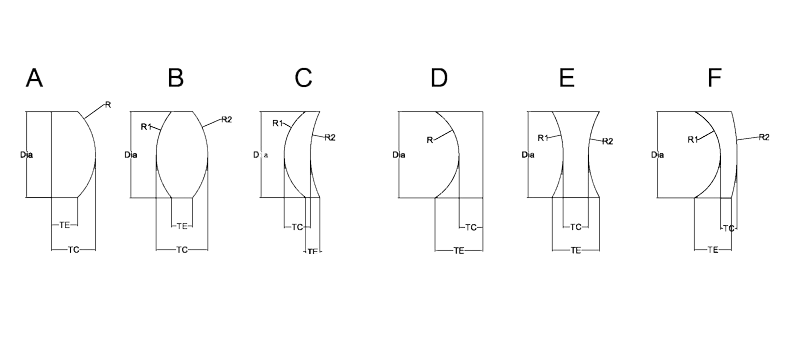

| 사양 | 정상 | 높은 정밀도 | Mfg. 한계 |
| 재질: | H-K9L | H-K9L | H-K9L |
| 디자인 색인: | 1.5168 | 1.5168 | 1.5168 |
| 직경 공차: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| 두께 공차: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| 초점 길이 공차: | +/-2% | +/-1% | +/-0.5% |
| 중심: | 3 아크 분 | 1 아크 분 | 10 아크 초 |
| 표면 품질: | 60-40 | 40-20 | 10-5 |
| 표면 그림: | 3 Iambda | 람다 2 개 | 람다 1 개 |
| 표면 불규칙성: | 1/4 람다 | 1/10 람다 | 1/20 Iambda |
| 명확한 조리개: | > 80% | > 90% | 100% |
| 베벨: | +/-0.2*45 도 | +/-0.1*45 도 | +/-0.05*45 도 |
구형 렌즈의 표면은 구 또는 원통의 일부처럼 보이며 곡선은 표면 전체에서 동일합니다. 곡선을 따라 직선이 그려지면 원이 형성됩니다. 디자인의 단순성 때문에 구형 렌즈 디자인은 일반적으로 저렴합니다.
비구면 렌즈는 렌즈의 중심에서 가장자리까지 구면 렌즈에 비해 곡률 반경이 끊임없이 변하며 비구면 렌즈는 더 얇고 가벼워 질 수 있습니다. 구면 렌즈 수차 및 구면 수차를 효과적으로 제거하고 시스템 사용 설계를 최적화 할 수 있으며, 더 나은 이미징 효과를 제공하기 위해 이미지의 구면 수차를 줄이려면 비구면 렌즈를 사용해야합니다.
보이는 유리, 자외선 석영, 실리콘, ZnSe, 사파이어 등과 같은 UV 가시 적외선에서 대부분의 재료를 덮습니다.
1. 낮은 생산 비용 : 구형 렌즈의 균일 한 모양은 간단한 제조 공정과 짧은 생산 시간을 보장하므로 생산 비용이 낮습니다.
2. 구면 수차 감소
3. 이미지 품질을 개선하기위한 조합 사용 : 여러 구형 렌즈를 결합하여 광학 시스템의 공간 조건을 고려해야하지만 이미지 품질을 더욱 향상시킬 수 있습니다.
우선, 적절한 재료를 선택하고 인용 한 크기로 절단 한 다음 거친 연삭, 미세 연삭, 연마, 코팅, 접착, 조립 등의 공정을 수행합니다.
주로 이미지를 캡처하고 정보를 전달하는 데 사용됩니다. 구형 렌즈는 가장 일반적인 렌즈 유형 중 하나이며, 디자인은 간단하고 저렴한 비용으로 다양한 사진 및 비디오 장비에 널리 사용됩니다. 구형 렌즈는 구형 표면을 특징으로하며, 렌즈를 통과 할 때 빛이 더 고르게 집중되어 선명한 이미지를 만듭니다. 그러나 구형 렌즈는 또한 고품질 사진 및 비디오에서 이미지의 품질에 영향을 줄 수있는 가장자리 왜곡 및 색수차 문제와 같은 몇 가지 단점을 가지고 있습니다.
자신의 정밀 광학 제품을 만들거나 견적을 요청하려면 아래 두 개의 버튼 중 하나를 클릭하십시오. 그렇지 않으면 질문이나 우려 사항이있는 아래 양식을 작성하십시오.
