구형 렌즈와 반구형 렌즈는 광학 렌즈의 범주에 속하지만 구조 및 응용 분야에서 고유 한 특성을 가지고 있습니다. 구형 렌즈는 구형 대칭을 가진 완전한 구형 구조로 알려져 있으므로 광학 초점 거리가 고정되어 카메라, 현미경 등과 같은 이미징 광학 시스템에 자주 사용됩니다. 광학 성능의 안정성을 보장합니다. 반구형 렌즈는 이름에서 알 수 있듯이 구형 렌즈의 절반이며 그 모양은 구형 렌즈의 모양과 다소 다르며 구형 대칭을 잃습니다. 다른 위치에서 곡률 반경과 광학 초점 거리의 가능한 차이를 초래합니다.

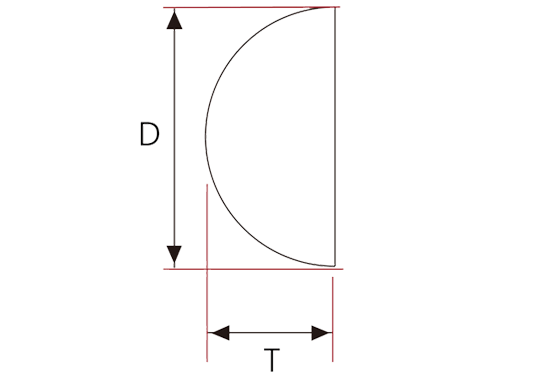

하프 볼 렌즈는 볼 렌즈를 반으로 자르면 볼 렌즈의 변형입니다. 하나의 평평한 표면에 의한 장착의 용이성으로 인해 섬유 통신, 내시경 검사, 현미경, 광학 픽업 장치, 그리고 레이저 측정 시스템.
정상 | 높은 정밀도 | Mfg. 한계 | |
소재 | 광학 유리 | 광학 유리 | 광학 유리 |
직경 공차 | + 0/-0.1mm | + 0/-0.5mm | + 0/-0.1 |
표면 품질 | 60-40 | 40-20 | 10-5 |
직경 탄성 | 0.01 | 0.005 | 0.001 |
클리어 조리개 | > 80% | > 85% | > 90% |
정확한 반구형 디자인
높은 표면 정확도와 우수한 기하학적 대칭은 안정적인 광학 성능을 보장합니다.
정밀 제조는 광학 수차를 최소화하고 빔 전송 품질을 향상시킵니다.
다양한 재료 옵션
BK7 광학 유리, 융합 실리카, 사파이어 및 기타 재료로 다양한 파장 요구 사항을 충족 할 수 있습니다.
융합 실리카는 UV에서 근적외선 (UV-NIR) 까지의 응용 분야에 이상적이며 사파이어는 열악한 환경과 높은 기계적 강도 요구 사항에 더 적합합니다.
넓은 파장 범위
자외선 (UV) 에서 적외선 (IR), 전형적으로 190 nm 내지 2000 nm까지의 넓은 파장 범위를 지원하여 다양한 광학 응용을 수용한다.
높은 전송 효율
반사 방지 (AR) 코팅은 반사 손실을 줄이고 전송 효율을 향상시키기 위해 사용자 정의 할 수 있습니다. 일반적인 AR 코팅 옵션은 400-700 nm (가시 범위) 및 1310/1550 nm (통신 파장) 를 포함한다.
자신의 정밀 광학 제품을 만들거나 견적을 요청하려면 아래 두 개의 버튼 중 하나를 클릭하십시오. 그렇지 않으면 질문이나 우려 사항이있는 아래 양식을 작성하십시오.
