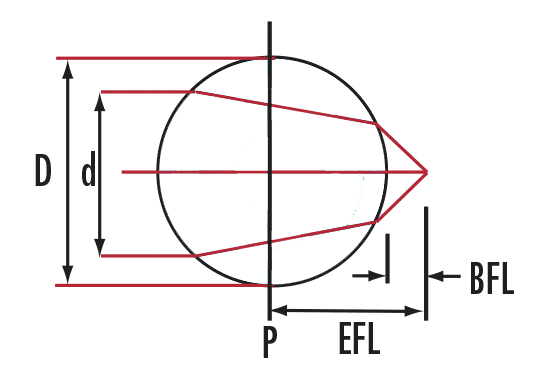

이름에서 알 수 있듯이 볼 렌즈는 완전한 구체입니다. 볼 렌즈는 광학 측정 시스템, 프로젝션 및 이미징 광학 시스템, 레이저 시준 및 초점, 레이저 대 섬유 결합, 섬유 대 섬유 커플 링에 널리 사용됩니다. 및 섬유-검출기 결합. 내시경 검사, 바코드 판독기. 그것은 단일 유리 또는 크리스탈로 만들어졌으며 입력 소스의 기하학에 따라 빛을 집중하거나 시준 할 수 있습니다.
Atoptical BK7 (유리), 사파이어, CaF2 또는 요청시 맞춤형 재료를 포함한 다양한 재료로 구형 볼 렌즈를 공급할 수 있습니다.
ATOPTIK의 광학 볼 렌즈는 광 통신, 섬유 결합, 레이저 시준 및 센싱과 같은 분야에서 사용되는 고정밀 광학 부품입니다. 이 렌즈는 뛰어난 광학 성능과 정밀도를 제공하여 효율적인 광 전송 및 신호 처리에 중요한 역할을합니다.
정상 | 높은 정밀도 | Mfg. 한계 | |
소재 | 광학 유리 | 광학 유리 | 광학 유리 |
직경 공차 | + 0/-0.1mm | + 0/-0.5mm | + 0/-0.1 |
표면 품질 | 60-40 | 40-20 | 10-5 |
직경 탄성 | 0.01 | 0.005 | 0.001 |
클리어 조리개 | > 80% | > 85% | > 90% |
고정밀 구형 표면:
우수한 표면 품질, 일반적으로 20/10 또는 더 나은 도달.
구형 오차가 0.001mm 미만인 최소 구형 편차, 효율적인 조명 초점을 보장합니다.
다양한 재료 옵션:
BK7, 융합 실리카, 사파이어 및 LaSFN9 와 같은 고굴절률 재료로 다양한 파장 요구 사항을 충족 할 수 있습니다.
석영 볼 렌즈는 고온 저항과 UV 안정성을 제공하는 반면 사파이어 렌즈는 더 큰 기계적 강도가 필요한 응용 분야에 이상적입니다.
넓은 파장 범위:
190 nm 내지 2000 nm의 파장을 커버하는 자외선 (UV) 에서 적외선 (IR) 까지의 광학 용도에 적합합니다.
높은 전송 비율:
반사 방지 (AR) 코팅은 반사 손실을 줄이고 전송 효율을 향상시킵니다. 맞춤형 AR 코팅은 특정 파장 범위 (예를 들어, 400-700 nm 또는 1310/1550 nm) 에 적용될 수 있다.
