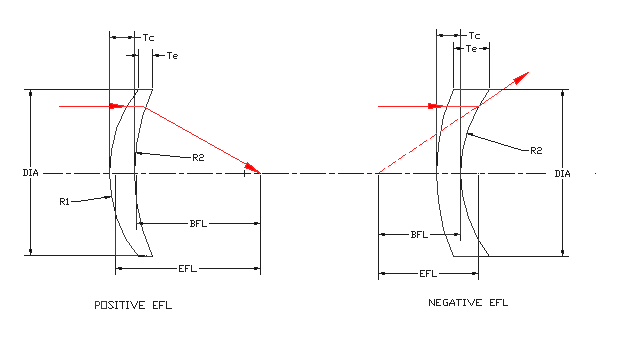

독특한 볼록한 오목한 디자인의 메니스커스 렌즈는 광 수렴 또는 발산을 제어하면서 구형 수차를 최소화하는 데 탁월합니다. 포지티브 메니스커스 렌즈는 평행 한 빛을 좁은 반점 (소스를 향한 볼록한 쪽) 에 집중하거나 다른 광학 장치와 쌍을 이룰 때 초점 거리를 줄여 숫자 조리개 (NA) 를 높입니다. 반대로, 네거티브 메니스커스 렌즈 (중심에서 얇음) 는 빛을 발산하고 종종 다른 렌즈와 결합되어 초점 거리를 늘리고 NA를 줄입니다. 수차 보정 및 맞춤형 조명 조작이 필요한 정밀 시스템에 이상적입니다.
ATOPTIK의 메니스커스 렌즈는 비대칭 오목 볼록 구조를 가진 고성능 광학 부품입니다. 독특한 모양은 수차 감소, 빔 품질 향상, 구면 수차 최소화 및 빔 발산 제어에 탁월한 성능을 제공합니다. 메니스커스 렌즈는 일반적으로 빔 시준, 광학 이미징, 레이저 빔 확장, 섬유 결합 및 센서와 같은 응용 분야에서 사용됩니다.
| 사양 | 정상 | 높은 정밀도 | Mfg. 한계 |
| 재질: | 광학 유리 | 광학 유리 | 광학 유리 |
| 직경 공차: | + 0/-0.1mm | + 0/-0.05mm | + 0/-0.01mm |
| 두께 공차: | +/-0.1mm | +/-0.05mm | +/-0.01mm |
| 초점 길이 공차: | +/-2% | +/-0.5% | |
| 중심: | 3 아크 분 | 1 아크 분 | 10 아크 초 |
| 표면 품질: | 60-40 | 40-20 | 10-5 |
| 표면 그림: | 3 Iambda | 람다 2 개 | 람다 1 개 |
| 표면 불규칙성: | 1/4 람다 | 1/10 람다 | 1/20 Iambda |
| 명확한 조리개: | > 80% | > 90% | 100% |
| 베벨: | +/-0.2*45 도 | +/-0.1*45 도 | +/-0.05*45 도 |
자신의 정밀 광학 제품을 만들거나 견적을 요청하려면 아래 두 개의 버튼 중 하나를 클릭하십시오. 그렇지 않으면 질문이나 우려 사항이있는 아래 양식을 작성하십시오.
