무색 렌즈

무색 렌즈 개요

ATOPTIK의 무채색 렌즈는 색수차를 줄이기 위해 설계된 고성능 광학 부품입니다. 그들은 현미경, 레이저 시스템, 광학 이미징, 분광계 및 광섬유 통신에 널리 사용되며 고정밀 이미징 및 빔 조작이 필수적입니다. 이 렌즈는 서로 다른 파장의 굴절 차이를 효과적으로 수정하여 선명하고 정확한 광학 초점을 만듭니다.

Sharper Imaging을 위해 무색 렌즈가 크로마틱 애버라이션을 수정하는 방법

더 나은 성능을 위해 일반적으로 곡률 반경이 더 큰 측면 (평평한 표면) 은 시준 된 빔에서 멀어 져야합니다. 색상 차이는 전송 재료의 서로 다른 파장의 빛의 분산 및 굴절 계수의 차이에서 비롯되므로 다른 파장의 빛이 서로 다른 초점에서 수렴합니다. 서로 다른 재료 렌즈의 접착 설계를 통해 이중 결합 된 무채색 렌즈로 두 재료의 분산이 서로를 보상합니다. 따라서 포괄적 인 색상 차이를 줄입니다. 무색 디자인은 또한 넓은 파장 범위 (복합 광원) 에서 광원의 이미지 수차를 개선하고 적절한 곡률 반경에서 구면 수차를 개선하는 데 도움이됩니다. 재료가 임의로 선택 될 때 동시에 혼수 상태를 개선합니다. 무색 렌즈는 단일 렌즈를 사용하는 광학 시스템보다 더 선명한 이미지를 제공하며 더 작은 광점을 형성 할 수있어 렌즈의 광학 성능을 더욱 향상시킵니다. 무색 렌즈는 형광 현미경, 이미지 중계, 검출 또는 분광법과 같은 다양한 용도에 적합하다.

ATOPTIK의 무채색 결합 렌즈 제품은 넓은 파장 r에 걸쳐 거의 일정한 초점 거리를 제공합니다.다양한 반사 방지 필름으로 코팅 된 포지티브 및 네거티브 결합 무채색 렌즈 및 무채색 렌즈 모두에 재고 사용할 수 있습니다. 반사 방지 필름 옵션에는 VIS, NIR 및 SWIR이 포함됩니다.

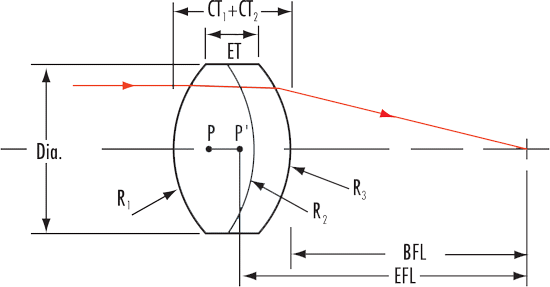

무색 렌즈의 사양

무색 렌즈의 특징

1. 더블 렌즈 구조

• 서로 다른 광학 재료의 두 렌즈, 일반적으로 양의 저 굴절률 크라운 유리와 음의 고 굴절률 부싯돌 유리를 결합함으로써 만들어졌습니다.

• 두 파장의 초점을 정렬하여 축색 수차와 구면 수차를 수정하도록 최적화되었습니다.

2. 높은 전송 효율

• 반사 방지 (AR) 코팅은 광 손실을 최소화하고 자외선 (UV), 가시 (VIS), 그리고 근적외선 (NIR).

3. 다양한 크기와 초점 길이

• 다양한 적용 요구 사항을 충족시키기 위해 여러 직경 (3 mm 에서 50mm 이상) 및 초점 거리 (짧은 초점 거리에서 긴 초점 거리) 로 제공됩니다.

• 특정 고객 요구를 해결하기 위해 치수, 재료 및 코팅 측면에서 사용자 정의 할 수 있습니다.

4. 우수한 광학 이미징 성능

• 넓은 스펙트럼 범위에 걸쳐 낮은 색채 및 구면 수차를 제공하여 고해상도 이미징 응용 프로그램에 이상적입니다.
