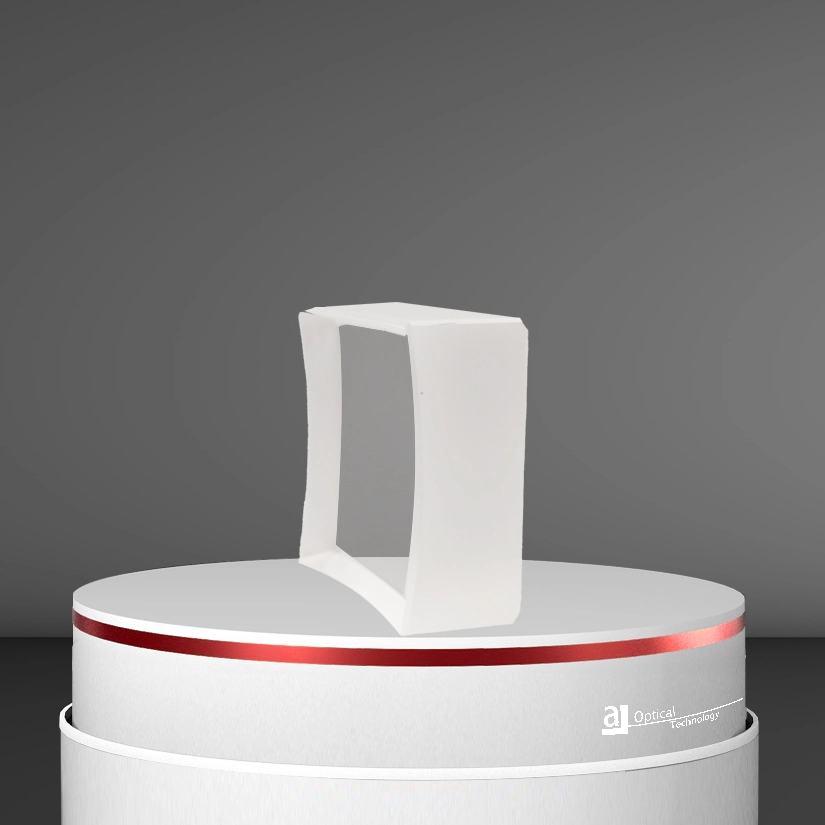

원통형 렌즈

고정밀 테스터 및 고출력 레이저: 레이저 빔의 선형 초점 및 형성에 사용됩니다. 시준 및 초점 빔을위한 장거리 라인 간섭계.

• 선형 검출기 조명: 선형 검출기 용 조명.

• 바코드 스캔: 바코드의 명확한 스캔.

• 홀로그램 조명: 홀로그램의 생산 및 조명에 사용됩니다.

컴퓨터 디스플레이 및 레이저 방출 시스템을위한 컴퓨터 및 레이저 방출. 고강도 레이저 시스템 및 싱크로트론 방사선 빔라인은 고휘도 소스의 시준 및 초점을 맞추고 있습니다. X-레이 및 초음파의 초점 및 이미징을위한 의료 영상 ‌

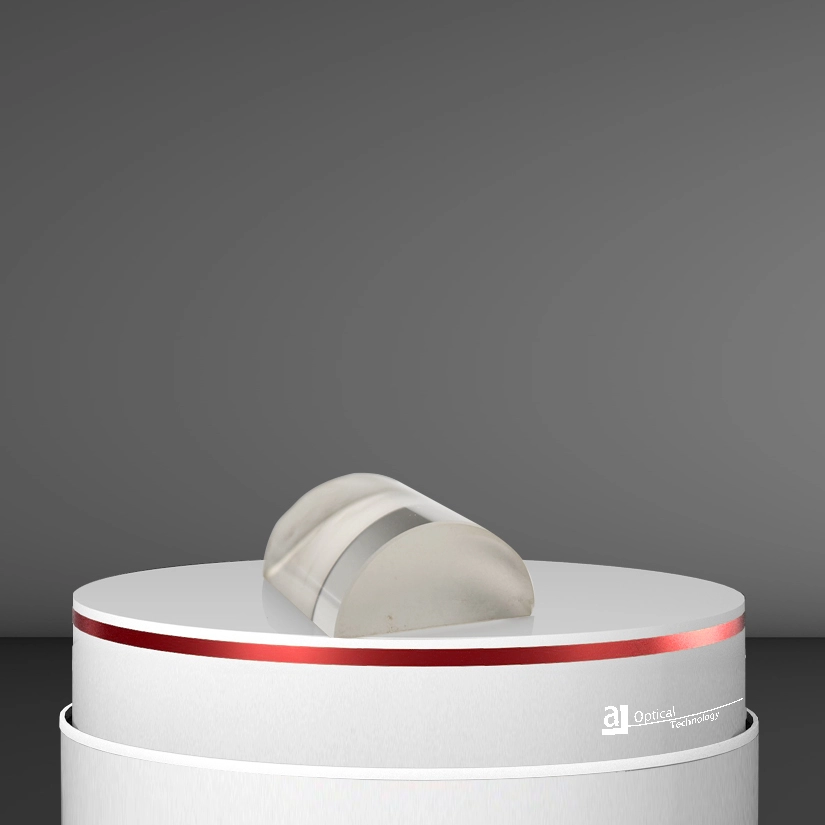

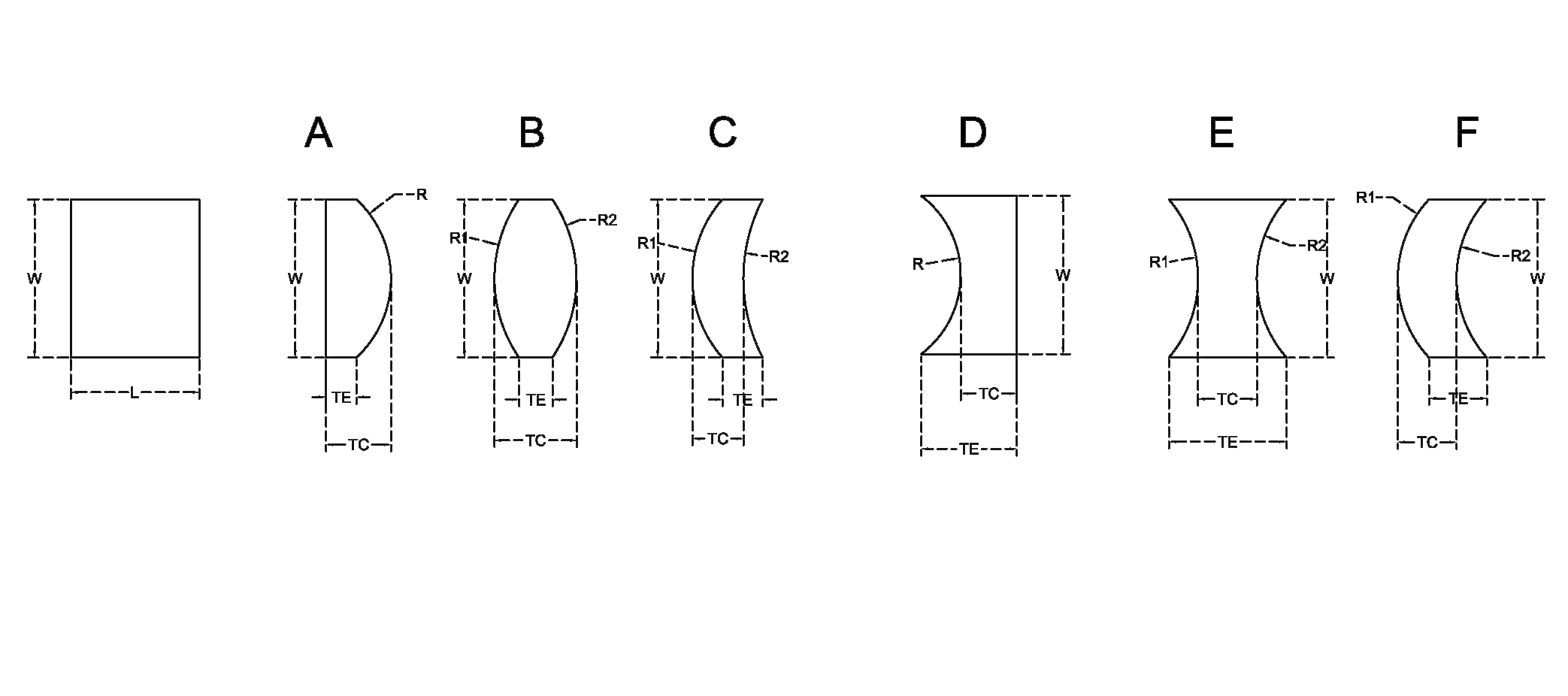

플라 노 볼록 원통형 렌즈: 입사선을 선에 집중시킬 수있는 평면 및 볼록 원통형 렌즈로 구성됩니다. 이는 종종 평행하거나 발산하는 빔들을 라인 상에 집중시키거나 이미지 (12) 의 종횡비를 변경하기 위해 사용된다.

하나의 평면과 네거티브 초점 거리를 가진 하나의 오목한 실린더로 구성된 Plano-오목한 원통형 렌즈, 일반적으로 발산빔 (12) 의 적용에 사용된다.

이중 볼록 및 이중 오목 원통형 렌즈: 다른 광학 시스템에 사용되며, 빛을 퍼뜨리는 데 이중 볼록하고 빛을 집중하기위한 이중 오목한 2.

원통형 메니스커스 렌즈: 특정 광학 설계 요구 사항에 사용하기위한 특별한 모양.

광학 원통형 렌즈의 가공에는 거친 연삭, 미세 연삭 및 연마가 포함됩니다. 거친 연삭의 경우 작은 반경 렌즈는 원통형 또는 중앙이없는 그라인더를 사용하여 처리되며 더 큰 곡률 렌즈는 밀링에 의해 형성됩니다. 작은 반경 렌즈의 미세 연삭은 수동 또는 일괄 생산 될 수 있으며 중간 반경 렌즈는 미세 연삭을 위해 금형에 접착되며 오목 또는 대형 반경 렌즈는 특수 기계에서 연마됩니다. 연마는 펠트 층이있는 연마 금형을 사용하여 미세 연삭과 유사합니다.
