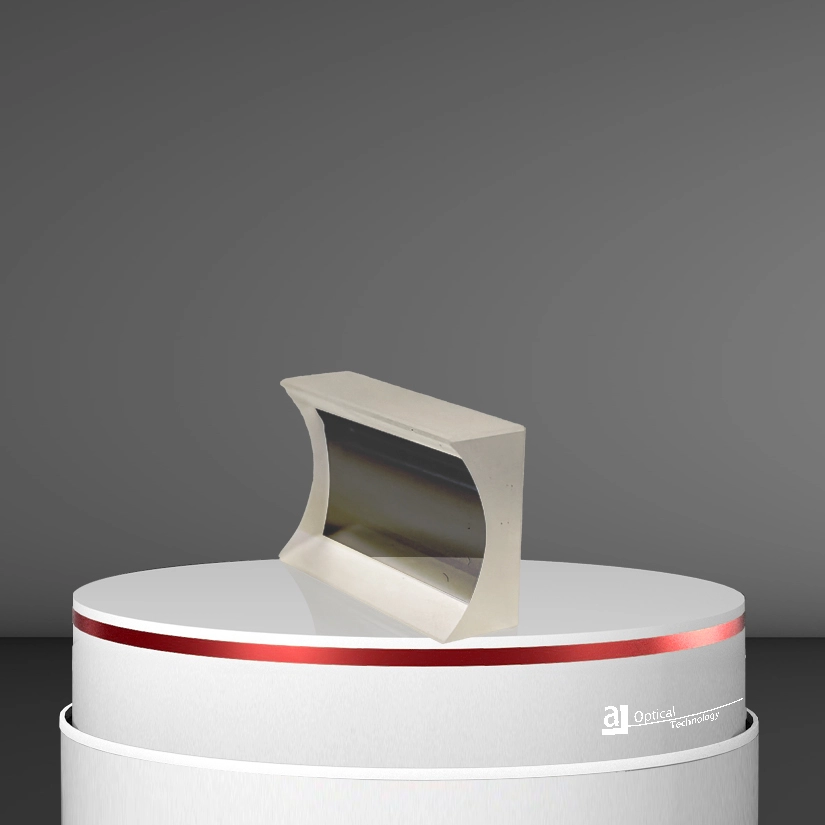

Plano Concave 원통형 렌즈

평면 오목 원통형 렌즈는 레이저 다이오드 시스템 및 광학 장치에서 난시를 수정하고 레이저 빔을 확장합니다. 높은 전송을 위해 코팅되어 원치 않는 반사를 줄입니다. 광대역 성능을 위해 CaF₂, N-SF11 및 게르마늄과 같은 재료 옵션과 함께 표준 및 맞춤형 크기로 제공됩니다.

제품

Plano Concave 원통형 렌즈 개요

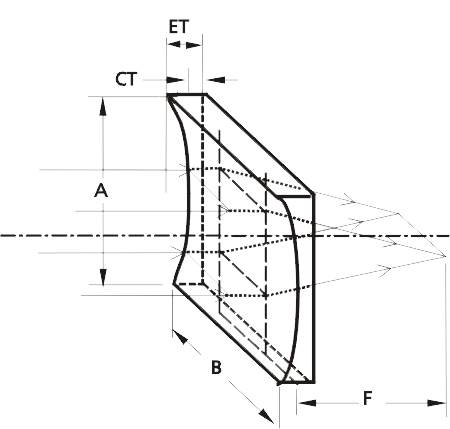

ATOPTIK Plano-Concave 원통형 렌즈는 구형 렌즈와 달리 점을 아닌 선으로 발산하도록 설계된 네거티브 원통형 렌즈입니다. 이 독특한 광학 특성은 선형 광 발산이 필요한 응용 분야에서 필수적인 구성 요소입니다. 렌즈의 곡면은 실린더의 일부를 형성하고, 투과된 광은 원통형 표면과 그의 접선의 교차점에 평행한 선을 따라 초점을 맞추게 한다.

Plano Concave 원통형 렌즈의 사양

사양	정상	높은 정밀도	Mfg. 한계
소재	광학 유리	광학 유리	광학 유리
길이 공차	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
폭 공차	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
두께 공차	+/-0.1mm	+/-0.05mm	+/-0.02mm
초점 길이 공차	+ 1-2%	+/-1%	+/-0.5%
집중	3 아크 분	1 아크 분	30 아크 초
표면 품질	60-40	40-20	10-5
표면 그림	3 람다	람다 2 개	람다 1 개
표면 불규칙성	람다 1 개	1/4 람다	1/10 람다
클리어 조리개	> 80%	> 90%	100%
베벨	+/-0.2*45 도	+/-0.1*45 도	+/-0.05*45 도

Plano Concave 원통형 렌즈의 특징

Plano-concave 구조
이 렌즈는 단일 평평한 표면과 단일 오목 원통형 표면을 특징으로하여 음의 초점 거리를 만듭니다. 단일 축을 따라 빛을 발산하여 작동하므로 난시, 빔 성형 또는 정확한 선형 광 제어가 필요한 기타 응용 프로그램을 제어하는 데 이상적입니다.
쉬운 통합을위한 원형 가장자리
ATOPTIK Plano-Concave 원통형 렌즈는 원형으로 모서리가되어 다른 광학 요소와 쉽게 결합하여 더 복잡한 시스템을 형성 할 수 있습니다.
선택적 코팅으로 코팅되지 않은 디자인
렌즈는 다른 용도에 대한 유연성을 유지하기 위해 표준 코팅되지 않은 버전으로 제공됩니다. 향상된 성능을 위해, 반사 방지 (AR) 코팅이 요청시 이용 가능하다. 특정 코팅 요구 사항을 가진 고객은 자세한 내용은 ATOPTIK 영업 팀에 문의 할 수 있습니다.
