로드 렌즈

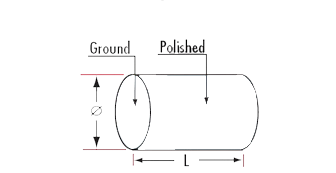

ATOPTIK의 로드 렌즈는 고정밀 광학 유리 또는 UV 퓨즈 실리카로 만들어져 UV, 가시 광선 및 NIR (근적외선) 파장에 사용하기위한 우수한 전송 및 낮은 분산 특성을 제공합니다. 둘레는 정밀하게 연마되고 양쪽 끝은 접지되어 렌즈가 원통형 렌즈의 기능과 유사하게 시준 된 빛을 라인에 집중시킬 수 있습니다. 이 렌즈는 레이저 빔 성형, 산업용 레이저 스캐닝, 생물 의학 이미징 및 기타 고정밀 광학 시스템에 널리 사용됩니다. 뛰어난 광학 성능과 안정성을 갖춘 ATOPTIK의로드 렌즈는 연구, 산업 및 의료 광학 장치의 응용 분야에 이상적입니다.

제품

로드 렌즈 개요

ATOPTIK의 로드 렌즈는 고출력 레이저 시스템 및 싱크로트론 빔 라인에 필수적이며 까다로운 조건에서 뛰어난 성능을 제공합니다. 단면을 가로지르는 포물선 모양의 굴절률로, 이 렌즈는 빔에 대한 자기 초점 효과를 나타내므로 섬유 시준 광학 시스템에 이상적입니다. 특히 고출력 레이저 캐비티 및 장거리 간섭계에서 고정밀 광학 부품에 대한 요구 사항이 계속 증가함에 따라, ATOPTIK는로드 렌즈가 고급 테스트 기기 및 장치에 탁월한 품질과 안정성을 제공합니다.

이 렌즈는 고품질의 광학 유리 및 UV 융합 실리카 기판으로 만들어져 UV, 가시 파장 및 NIR 파장에 걸쳐 우수한 투과를 제공하며 연구 및 산업 응용 분야에서 사용하기에 이상적입니다.


로드 렌즈의 사양

소재	UV 융합 실리카 광학 유리
직경	Ø2mm ~ 20mm +/-0.1mm
길이	3mm ~ 12mm +/-0.2mm
클리어 조리개	> Dia Naminal 주기의 85%) * 10mm 길이
표면 품질	20/10 스크래치/발굴
표면 그림	1 파장 불규칙
베벨 가장자리	45Deg +/-15 deg Max Bevel = 0.5mm
코팅	MgF2 하드 코팅 중심 780nm

로드 렌즈의 특징

빔 모양: 시준 된 점 광원을 라인 포커스로 변환하여 바코드 스캐닝, 선형 검출기 및 홀로그램 조명과 같은 응용 분야에 이상적입니다.
조정 가능한 이미지 치수: 폭을 변경하지 않고 이미지 높이를 조정하여 광학 디자인의 유연성을 제공합니다.
자기 초점 효과: 포물선 굴절률은 빔 초점을 향상시켜 레이저 및 간섭계와 같은 고정밀 시스템에 도움이됩니다.
재료 다양성: 광학 유리 또는 UV 융합 실리카로 제작되어 UV, 가시 광선 및 NIR 빛을 전송하여 다용도로 만듭니다.
고출력 기능: 고에너지 하에서 성능을 유지하는 고출력 레이저 및 싱크로트론 빔 라인에 적합합니다.
정밀도 및 안정성: 안정되고 일관된 성능을 제공하는 고정밀 시스템 용으로 설계되었습니다.
컴팩트하고 내구성: 작고 견고한 디자인으로 공간이 제한적이거나 열악한 환경에 적합합니다.

로드 렌즈의 제품 카탈로그

유형 번호.	직경 (Mm)	길이 (Mm)
AT-R-1.5x3	1.5	3
AT-R-1.5x3.3	1.5	3.3
AT-R-1.5x6	1.5	6
AT-R-1.5x9	1.5	9
AT-R-1.6x3.8	1.6	3.8
AT-R-1.8x9	1.8	9
AT-R-2x6	2	6
AT-R-2x8	2	8
AT-R-2.5x7	2.5	7
AT-R-3x4.3	3	4.3
AT-R-3x12	3	7
AT-R-3x8	3	8
AT-R-3x9	3	12
AT-R-4x6	4	6
AT-R-4x12	4	12
