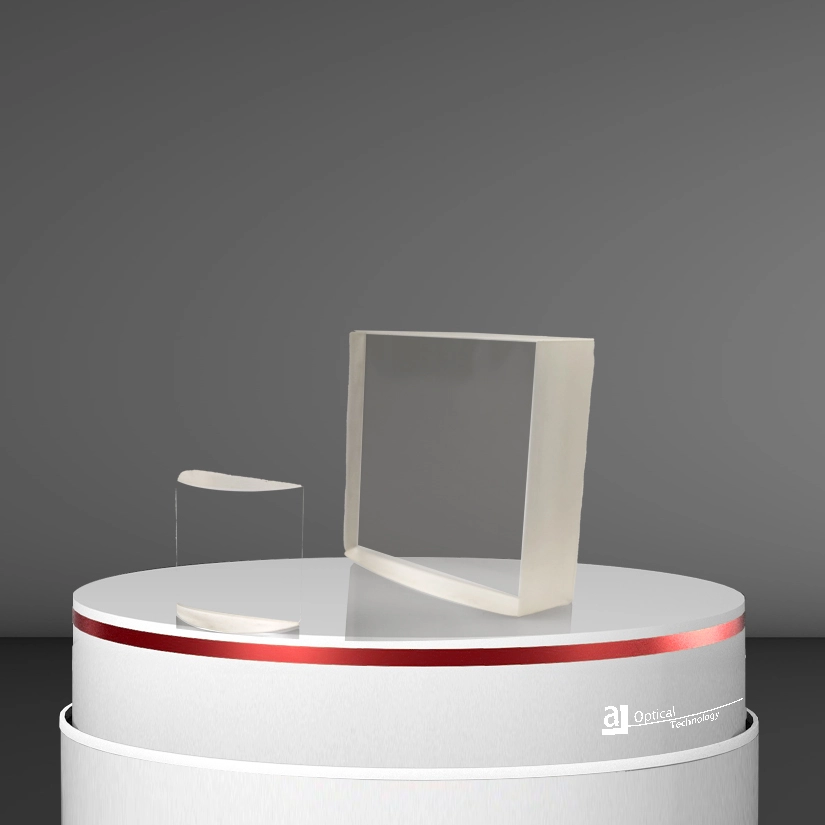

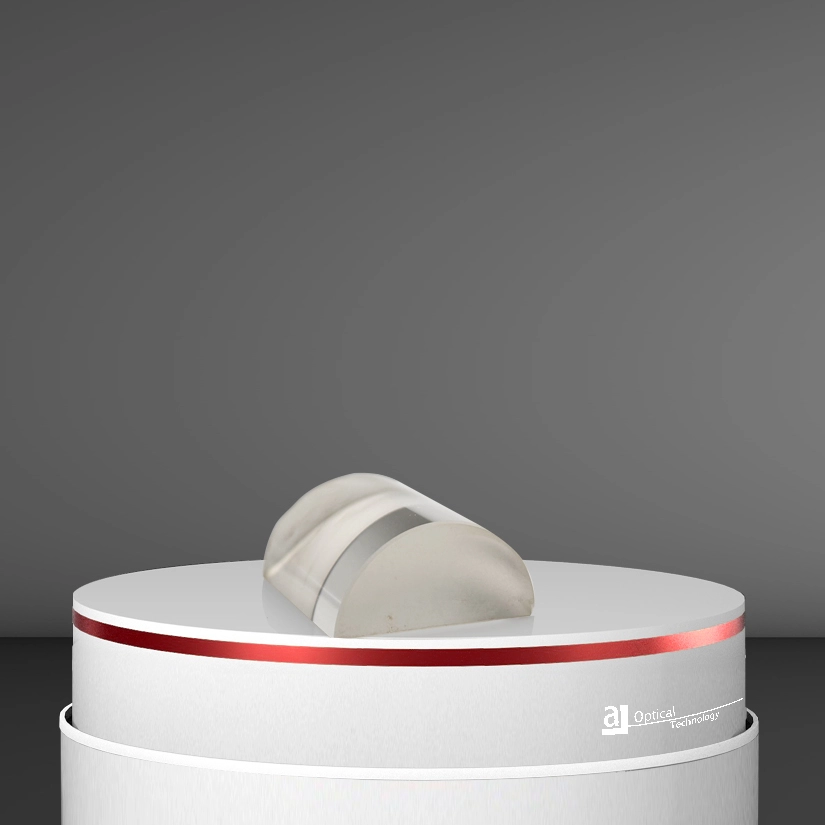

Plano Convex 원통형 렌즈

플라 노 볼록 원통형 렌즈는 레이저 빔을 정확한 선으로 형성하여 레이저 스캐닝, 계측 및 바코드 판독기에 적합합니다. 매우 매끄러운 표면과 높은 투과 코팅으로 제조되어 산란 및 왜곡을 최소화합니다. 융합 실리카, ZnSe, 또는 UV-IR 적용을 위해 N-BK7.

제품

Plano Convex 원통형 렌즈 개요

ATOPTIK Plano-Convex 원통형 렌즈는 정확하게 설계된 양의 원통형 렌즈로, 빛을 포인트가 아닌 선에 집중하도록 특별히 제작되었습니다. 이 독특한 초점 기능은 다양한 고정밀 광학 응용 분야에서 예외적으로 잘 작동합니다. 원통형 렌즈의 곡선 표면은 실린더의 일부를 형성하여 빛이 원통형 표면과 접선 평면 사이의 교차점에 평행 한 선형 초점을 따라 수렴되도록합니다.

Plano Convex 원통형 렌즈의 사양

사양	정상	높은 정밀도	Mfg. 한계
소재	광학 유리	광학 유리	광학 유리
길이 공차	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
폭 공차	+ 0/-0.1mm	+ 0/-0.05mm	+ 0/-0.01mm
두께 공차	+/-0.1mm	+/-0.05mm	+/-0.02mm
초점 길이 공차	+ 1-2%	+/-1%	+/-0.5%
집중	3 아크 분	1 아크 분	30 아크 초
표면 품질	60-40	40-20	10-5
표면 그림	3 람다	람다 2 개	람다 1 개
표면 불규칙성	람다 1 개	1/4 람다	1/10 람다
클리어 조리개	> 80%	> 90%	100%
베벨	+/-0.2*45 도	+/-0.1*45 도	+/-0.05*45 도

Plano Convex 원통형 렌즈의 특징

Plano-볼록 구조

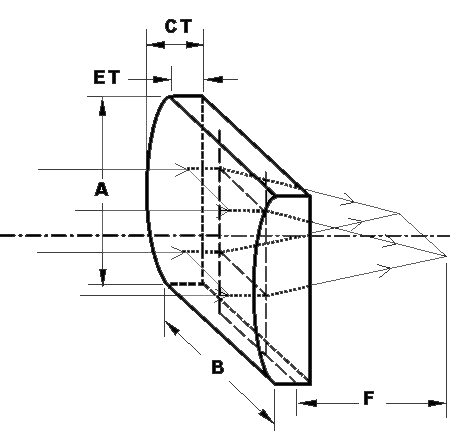

ATOPTIK Plano-Convex 원통형 렌즈는 단일 평평한 표면과 양의 초점 거리를 가진 단일 볼록한 원통형 표면을 특징으로합니다. 구형 평면 볼록 렌즈와 달리이 렌즈는 단 한 차원으로 빛을 집중하거나 확대하여 방향 이미징 성능을 향상시킵니다.
광범위한 응용 프로그램
이 렌즈는 레이저 스캐닝, 분광법, 염료 레이저, 음향 광학, 광학 프로세서 및 선형 초점이 필요한 기타 시스템을 포함한 여러 응용 분야에서 탁월합니다. 또한 라인 이미징 및 일축 배율 작업에 이상적입니다.
맞춤 코팅 옵션
렌즈는 다른 파장 및 적용 요구를 수용하기 위해 기본적으로 코팅되지 않은 상태로 제공됩니다. 특정 코팅 요구 사항은 추가 정보를 위해 ATOPTIK 영업 팀에 문의하십시오.
