빔 스플리터 코팅

빔 스플리터 코팅의 종류

스펙트럼 빔 스플리터 코팅은 주로 파장 빔 스플리터, 강도 빔 스플리터 및 편광 빔 스플리터를 포함하여 특정 요구 사항 및 방법에 따라 광 빔을 두 부분으로 나누도록 설계된 코팅입니다.

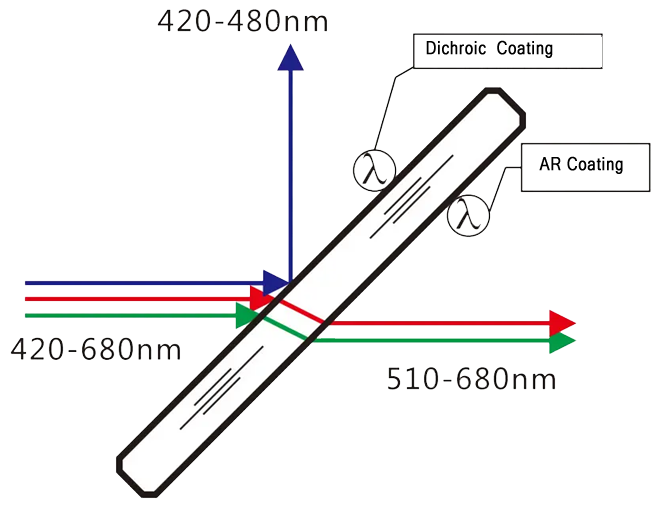

파장 빔 스플리터(이색 빔 스플리터라고도 함) 차단 필터 또는 대역 통과 필터를 사용하여 파장 영역별로 빔을 분리합니다. 이러한 코팅은 특정 스펙트럼 곡선을 달성하기 위해 투과 반사 된 빛 모두를 제어해야합니다. 강도 빔 스플리터는 빛의 강도를 미리 결정된 비율로 나눕니다. 가시광을위한 광대역 중성 빔 스플리터는 탈편광 빔이 필수적인 간섭계와 같은 응용 분야에서 편광 독립적 인 코팅을 필요로합니다.

편광 빔 스플리터프리즘 형 및 판형 구성으로 존재하는 경사 입사에서 박막 편광 효과를 활용합니다. 프리즘 형 편광기는 브루스터 각도 편광 효과를 이용하는데, 여기서 s-편광된 광 투과율은 코팅 층에 따라 증가하여 충분한 층이 축적될 때 편광 분리를 달성한다. 이들은 넓은 파장 커버리지 및 높은 편광 순도를 제공하지만 낮은 레이저 손상 저항을 제공합니다. 플레이트 타입 편광기는 경사 각도에서 두 개의 편광 구성 요소에 대해 유전체 코팅의 서로 다른 반사 대역폭을 활용합니다. 더 좁은 작동 대역폭이지만 더 큰 크기와 우수한 레이저 내구성을 특징으로합니다. 고출력 레이저 시스템에 이상적입니다.
