중립 밀도 필터

중립 밀도 (ND) 필터는 광 강도를 감쇠시킬 수 있다. 가시 광선 영역에서 근적외선 영역까지의 빛이 중성 밀도 필터를 통과 한 후 다른 파장이 동일한 비율로 감쇠됩니다. 광학 소자는 넓은 대역에서 거의 동일한 광 에너지 전송을 유지하도록 한다. 속도 이상. 중성 밀도 필터, 중성 필터, ND 필터, 감쇠 필터, 고정 밀도 필터 등으로도 알려져 있습니다.

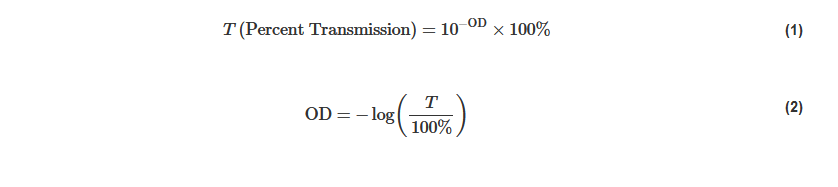

중립 밀도 (ND) 필터는 스펙트럼의 특정 부분에 걸친 전송을 균일하게 감소시키도록 설계된다. ND 필터는 일반적으로 광학 밀도 (OD) 에 의해 정의되며, 이는 필터에 의해 차단된 에너지의 양을 기술한다. 높은 광학 밀도 값은 매우 낮은 투과율을 나타내고, 낮은 광학 밀도는 높은 투과율을 나타낸다 (수학식 1-2). ND 필터는 맞춤형 광학 밀도를 달성하기 위해 쌓을 수 있습니다. 최종 시스템 OD를 계산하려면 각 필터의 OD를 추가하십시오.

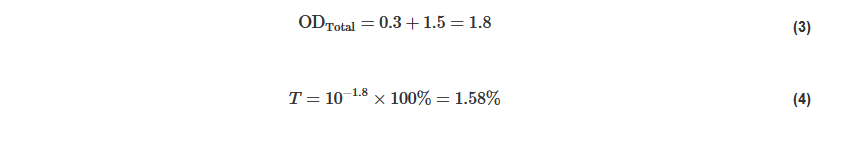

예 1: OD 0.3 및 OD 1.5 용 필터가 쌓이면 전송이란 무엇입니까?

예 2: 전송 속도가 0.5% 필터를 만드는 방법은 무엇입니까?

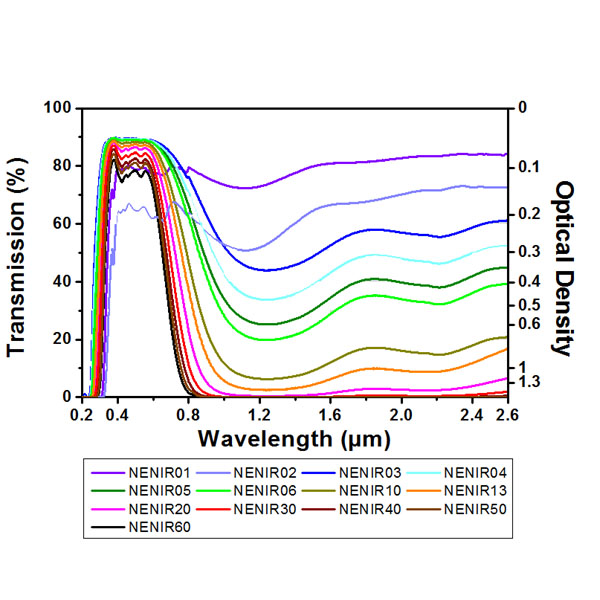

ND 필터에는 반사 및 흡수라는 두 가지 유형이 있습니다. 반사 ND 필터는 유리 기판에 적용된 박막 광학 코팅, 일반적으로 금속으로 구성됩니다. 코팅은 UV-VIS 또는 NIR과 같은 특정 파장 범위에 대해 최적화될 수 있다. 박막 코팅은 주로 광원으로 다시 빛을 반사합니다. 반사 된 빛이 시스템 설정을 방해하지 않도록 특별한주의를 기울여야합니다. 흡수성 ND 필터는 특정 비율의 광을 흡수하기 위해 유리 기판을 이용한다.

응용 분야: UV 측정 기기, 다양한 레이저, 광학 디지털 카메라, 비디오 카메라, 보안 모니터링, 다양한 광학 기기 및 장비, 광 통신 감쇠 필터, 광학 이미징 시스템, 연기 미터, 광학 측정 기기, 근적외선 분광기, 생화학 분석 장비 등
