스캐닝 거울

스캐닝 거울의 개요

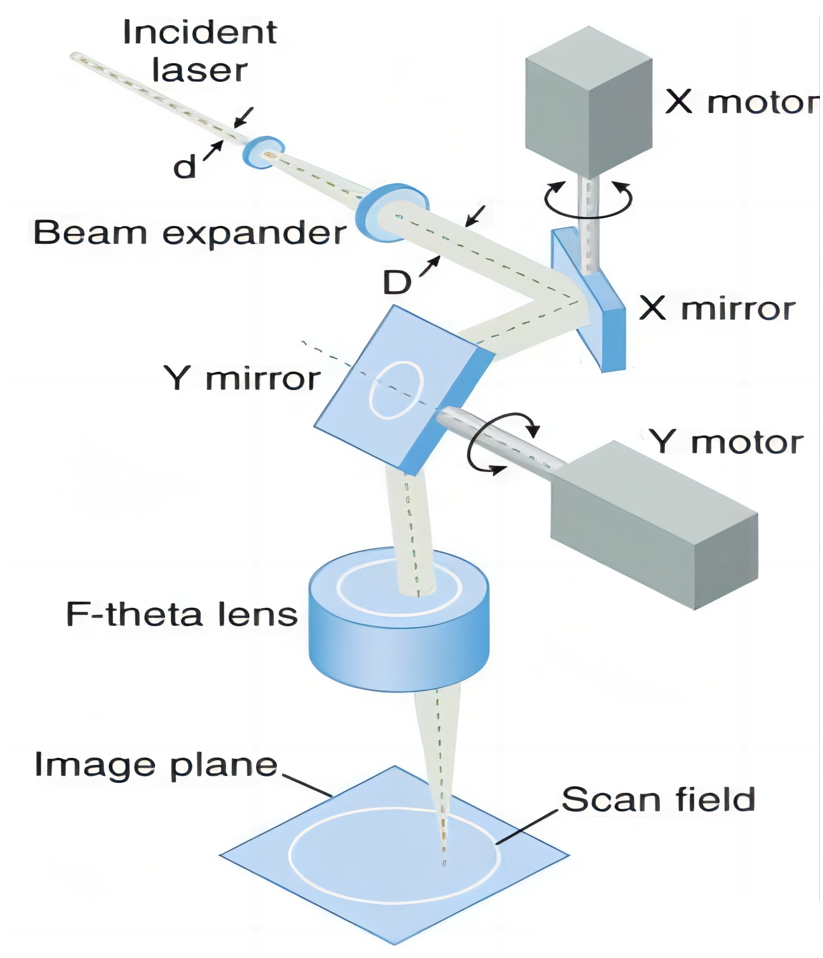

스캐닝 미러는 레이저 스캐닝 시스템에서 성숙한 응용을 발견했다. 레이저 갈바노미터 스캐너 (Galvo 스캐너) 는 광학 스캐닝 헤드, 전자 드라이브 증폭기 및 광학 미러 어셈블리의 세 가지 핵심 구성 요소로 구성됩니다. 레이저 빔을 반사하기 위해 두 개의 갈바노미터 미러를 사용함으로써 정확한 XY 평면 모션 제어를 달성합니다. 이 특수 전자 기계 장치는 레이저 가공 응용 분야를 위해 특별히 설계되었습니다.

스캐닝 거울의 특징

두께 및 축: 회전 축은 표면이 아닌 거울의 내부 구조를 통과합니다.

각도 및 적용 범위: 최대 각도에서 전체 조리개를 커버해야하며 중앙에서 벗어난 반점이 발생할 수 있습니다.

회전 최적화: Z 축 사전 회전은 X 미러 크기에 영향을 미칩니다. 최적의 각도는 공간을 절약합니다.

XY 간격: 균형 잡힌 거리는 빔 차단 (X→Y→X 경로) 및 초과 크기를 방지합니다.

빔 및 모양: 거울 윤곽은 빔 프로파일 (광학/각도에 의해 설정) 과 일치합니다.

코팅: 응용 프로그램을 기반으로 단일/양면 옵션.

스캐닝 거울의 장점

낮은 드리프트 및 장기 안정성을 제공하는 업계에서 가장 빠른 모터 속도

고품질 스캐닝 출력을 보장하는 우수한 정밀도와 정확도

조리개 크기 및 거울 코팅의 광범위한 범위

작은 공간을 가진 소형 모델은 작은 공간에 대한 쉬운 통합을 보장합니다

고성능에서 비용 효율적까지 광범위한 제품 제공

스캐닝 거울의 사양

LXW 공차: + 0/-0.1

클리어 조리개: >90%

두께 공차: +/-0.1mm

표면 품질: 40/20

표면 그림: 람다/425mm²(At) 632.8nm

코팅
