비둘기 프리즘

비둘기 프리즘 개요

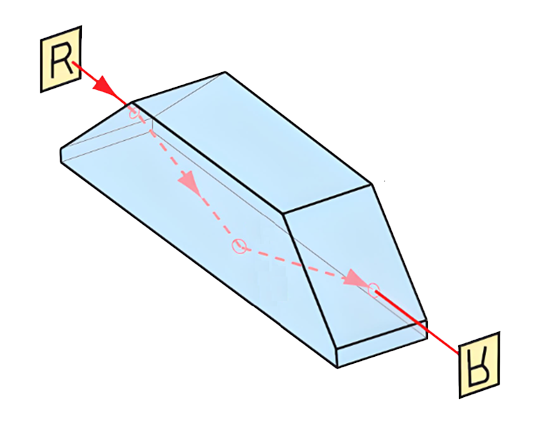

도브 프리즘은 이미지 로테이터 역할을합니다. 프리즘을 통과 한 후 이미지는 180 도 반전됩니다. 또한, 프리즘이 광축을 중심으로 회전될 때, 이미지의 회전각은 프리즘의 2 배이다. 일반적으로 Dove 프리즘은 임계 각도에서 전체 내부 반사 원리를 활용하여 시야를 제한합니다. 반사 표면의 청결을 보장하고 평행 광을 사용하는 것도 Dove 프리즘의 적절한 작동을 위해 중요합니다.

비둘기 프리즘의 사양

도브 프리즘의 특징

• 프리즘의 회전 각도와 빛의 입사 표면에 따라 이미지는 뒤로 회전, 반전 또는 반사 될 수 있습니다.

• Dowell 프리즘이 이미지 회전 또는 반전에 사용될 때 Dowell 프리즘의 입사 평면과 출구 평면은 모두 광축에 수직이 아니며, 그러나 나가는 빛과 입사광의 방향은 변경되지 않습니다. 이 때, 큰 입사각으로 인해, 빔은 프리즘의 바닥 표면에 완전히 반사됩니다. 따라서 Dowell 프리즘의 내부 투과율은 프리즘의 흡수율에 의해서만 제한됩니다.

• 도웰 프리즘이 광축을 중심으로 θ각을 회전할 때, 나가는 화상은 2θ 각을 같은 방향으로 회전하므로, 일반적으로 이미지 회전자로서 사용된다.

도브 프리즘의 응용

이미지 회전:도브 프리즘은 프리즘의 회전 각도와 입사광의 각도에 기초하여 이미지를 회전 또는 반전시킬 수 있다. 이미지 로테이터: 광축을 중심으로 프리즘을 회전시켜 이미지의 방향을 변경해야하는 광학 기기에서 일반적으로 사용되는 이미지 회전을 달성 할 수 있습니다.

간섭계:광학 측정에서 Dove 프리즘은 광파의 위상과 진폭을 정확하게 측정하고 분석하는 데 도움이되는 간섭계 기술에 자주 사용됩니다.

천문 관측:천문학 분야에서는 망원경에 비둘기 프리즘을 사용하여 망원경으로 들어오는 빛을 초점을 맞추고 조정하여 관측 결과를 향상시킵니다.

모델 인식:특정 모델 또는 물체의 식별 또는 위치를 요구하는 애플리케이션에서 Dove 프리즘은 고유 한 광학 특성을 통해이 기능을 달성하는 데 도움을 줄 수 있습니다.

탐지기 신청:광학 감지 장비에서 Dove 프리즘은 빛의 전송 경로를 향상 시키거나 변경하여 감지 및 분석을 용이하게하는 데 사용됩니다.
