웨지 프리즘

웨지 프리즘 개요

웨지 프리즘은 레이저 빔 제어에 중요한 역할을합니다. 레이저 빔을 특정 각도로 편향시켜 단독으로 작동 할 수 있습니다. 단일 프리즘은 입사 빔을 하나의 디옵터 (1 미터 거리에서 1 cm 이동) 로 이동할 수 있습니다. 대안적으로, 이들은 빔 편향을 위해 쌍을 이룰 수 있다. 두 개의 쐐기 프리즘은 변형 프리즘으로 기능하여 레이저 튜브로부터의 타원형 빔 출력을 보정하고 4θ 범위 내에서 다른 각도로 빔을 편향시킬 수 있습니다. 2 개의 프리즘을 개별적으로 회전시킴으로써, 이미징 응용에서 상이한 위치에서 빔 스캐닝에 일반적으로 사용되는 빔 정형이 달성될 수 있다.

웨지 프리즘의 특징

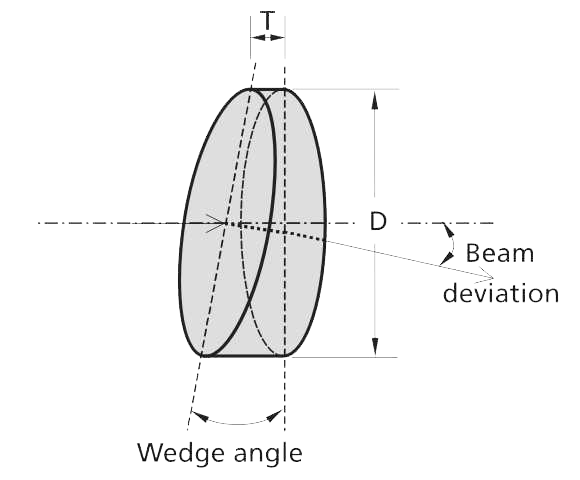

구조적 특징: 쐐기 프리즘은 경사각이 작은 경사 표면을 가지고있어 광학 경로가 프리즘의 더 두꺼운 측면으로 편향됩니다. 일반적으로 빔 제어 및 편향에 사용되며 단일 웨지 프리즘이 입사 광 경로를 특정 각도만큼 이동시킬 수 있습니다.

적용 특성: 웨지 프리즘은 광학 분야의 광학 경로 조정을위한 이상적인 장치로 간주됩니다. 두 개의 회전 가능한 쐐기 프리즘은 특정 범위 (약 10 °) 내에서 나가는 빔의 방향을 조정할 수 있습니다. 레이저 기술에서 쐐기 프리즘은 종종 레이저 빔을 보정하여 빔의 정확한 정렬 및 위치를 달성하는 데 사용됩니다.

재료 및 제조: 웨지 프리즘은 일반적으로 광학 유리 또는 결정으로 만들어지며 필요한 광학 성능 및 응용 요구 사항에 따라 재료를 선택합니다. 이들의 표면은 특정 스펙트럼 투과율 또는 반사율을 향상시키기 위해 코팅 처리를 거칠 수 있다.

스펙트럼 응답: 적외선에 사용되는 것과 같은 특정 쐐기 프리즘은 특정 스펙트럼 전송 범위, 예를 들어 2-12μm 를 가지므로 적외선 광학 시스템에 적합합니다.

쐐기 프리즘의 사양
