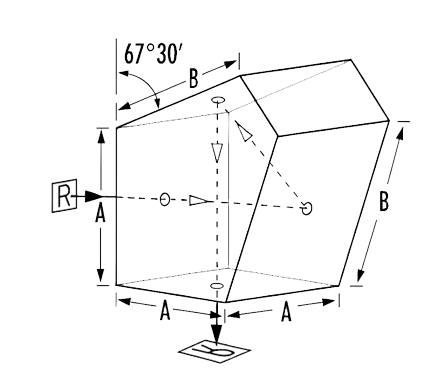

펜타 프리즘은 자주 사용되는 프리즘이며, 하나의 직각을 갖는 특징이 있다. 광선이 직각 표면을 통해 들어갈 때, 광선은 다른 직각 표면으로부터 나오기 전에 두 개의 내부 반사를 거친다. 나가는 광 빔은 들어오는 광 빔에 대해 90 도 각도로 편향된다. 아래는 광학 경로 다이어그램과 오각형 프리즘의 실제 물리적 이미지입니다.
펜타 프리즘은 반전 또는 반전 없이 원래의 이미지 배향을 유지하면서 빛을 90 ° 편향시킨다. 펜타 프리즘의 약간의 움직임은 반사 된 광에 미치는 영향을 최소화하므로 광학 시스템에서 직각을 정의하는 데 이상적입니다. 내부 반사는 전체 내부 반사에 의존하지 않습니다. 두 개의 반사 표면은 반사 필름으로 코팅되고 두 개의 전달 표면은 반사 방지 코팅을 가지며 다섯 번째 면은 광학적으로 사용되지 않습니다.
| 소재 | BK7 유리/UV 융합 실리카 |
| 차원 | 3mm ~ 200mm |
| 차원 공차 | ± 0.1mm ~ ± 0.05mm |
| 표면 품질 | 60/40, 40/20, 20/10 |
| 표면 평탄도 | Λ/20 - λ/4 |
| 각도 공차 | <30arc sec. ~ 5arc min> |
| 베벨 | <0.25mm × 45 ° |
| 코팅 | 맞춤형 요청에 따라 |
오각형 프리즘에 들어가는 빛은 프리즘 내에서 두 개의 반사를 거쳐서 90 ° 의 방향 변화를 일으 킵니다. 이 프로세스는 이미지 반전을 방지 할뿐만 아니라 이미지의 손을 변경하지 않습니다. 오각형 프리즘은 일반적으로 SLR (single-lens reflex) 카메라 뷰 파인더에서 반사 장치로 사용되며 각도 고정 빔 디플렉터로도 사용할 수 있습니다.
단일 반사 직각 프리즘과 비교하여 오각형 프리즘은 프리즘의 장착 오류에 영향을받지 않고 입력 빔을 90 ° 정밀하게 편향시킬 수 있습니다. 이것은 들어오는 빛의 방향을 고려할 필요가 없으므로 두 개의 거울로 구성된 시스템보다 더 안정적입니다. 따라서, 오각형 프리즘은 수직선, 콜리메이터 및 거리 미터와 같은 다양한 이미지 관찰 기기 및 교정 장치에 종종 사용된다.
자신의 정밀 광학 제품을 만들거나 견적을 요청하려면 아래 두 개의 버튼 중 하나를 클릭하십시오. 그렇지 않으면 질문이나 우려 사항이있는 아래 양식을 작성하십시오.
