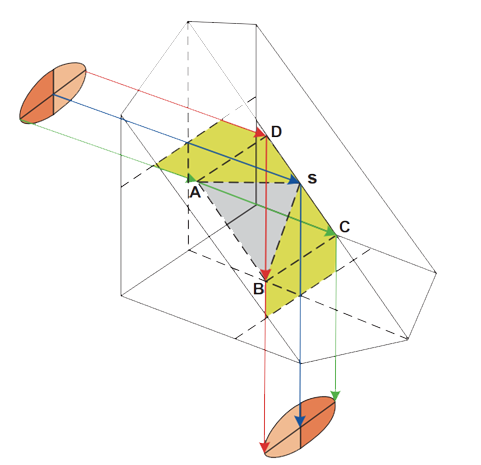

직각 프리즘에 기초하여, 빗변을 두 개의 표면으로 나누고 그들을 들어 올려 지붕 모양을 형성하며, 두 개의 분할 된 표면은 서로 수직입니다. 우리는 지붕 직각 프리즘을 얻습니다. 지붕 직각 프리즘의 광학 경로가 아래에 설명되어 있습니다. 프리즘으로 들어가는 광선은 프리즘을 빠져 나가기 전에 이미지의 왼쪽과 오른쪽 부분을 교체하는 지붕에서 편향을 겪습니다.
지붕 프리즘은 크기가 작고 대물 렌즈와 접안 렌즈를 직선으로 정렬하는 기능으로 유명하여 매우 컴팩트 한 쌍안경에 일반적으로 사용됩니다. Porro 프리즘에 비해 지붕 프리즘에는 두 가지 주요 단점이 있습니다.
더 큰 빛 손실: 지붕 프리즘은 더 많은 빛 손실을 유발하여 더 어두운 이미지를 만듭니다.
높은 조립 정밀 요구 사항: 더 높은 정밀도로 인해 제조가 더 어려워 지므로 더 비쌉니다. 고품질 지붕 프리즘은 일치 할 수 있지만 일반적으로 Porro 프리즘의 성능을 초과하지 않습니다.
| 소재 | BK7 유리/UV 융합 실리카 |
| 차원 | 3mm ~ 200mm |
| 차원 공차 | ± 0.1mm ~ ± 0.05mm |
| 표면 품질 | 60/40, 40/20, 20/10 |
| 표면 평탄도 | Λ/20 - λ/4 |
| 각도 공차 | <30arc sec. ~ 5arc min> |
| 베벨 | <0.25mm × 45 ° |
| 코팅 | 맞춤형 요청에 따라 |
구조적 특징:
지붕 프리즘은 지붕 표면으로 알려진 두 개의 상호 수직 반사 표면으로 구성됩니다. 이 디자인은 지붕 프리즘이 주 섹션에서 광축의 방향과 이미징 방향을 변경하지 않고 하나의 반사를 추가 할 수있게하여 총 반사 수를 홀수에서 짝수로 변경합니다. 객체-이미지 유사성에 대한 요구 사항을 충족합니다.
광학 성능:
빛 손실: Porro 프리즘에 비해 지붕 프리즘은 더 큰 빛 손실을 경험하여 더 어두운 이미지를 만듭니다.
조립 정밀도: 지붕 프리즘은 높은 조립 정밀도를 요구하므로 제조가 어렵고 비용이 많이 듭니다.
